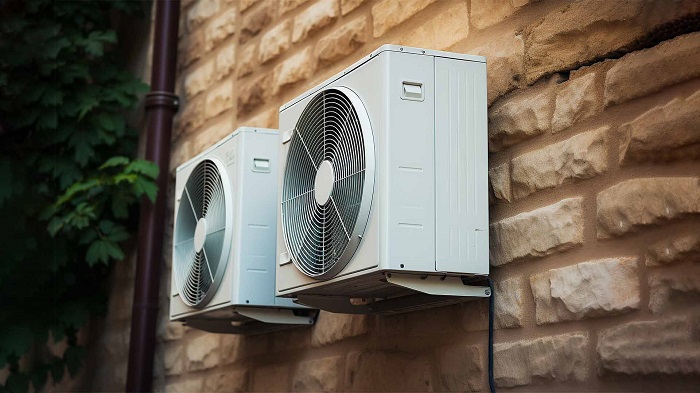

在 35℃+的高溫環境中，空調是保障室內舒適性的核心設備，日間快速制冷與夜間精準控溫需求，均對系統動態調節能力提出高要求。作為變頻空調能量轉換與散熱核心的室外風機，其控制精度直接決定系統能效、控溫穩定性與運行可靠性。
變頻技術通過協同調節壓縮機頻率與外風機轉速，較傳統定頻能效提升 30% 以上，卻對核心控制單元的實時處理、多維度信號交互及環境適應性提出嚴苛要求。進芯電子ADP16F03 DSP作為室外機核心控制單元，憑借集成的高性能處理架構與多維度信號交互能力，構建了精細化協同控制體系。
硬件性能：支撐精密控制的核心架構
ADP16F03搭載16位定點DSP內核（主頻150MHz，哈佛總線結構），集成運算加速單元（支持除法、開方和帕克變換等指令），高效運行單電阻無感FOC算法，實現微秒級電機控制關鍵運算，為壓縮機與外風機協同調節提供強力算力保障。
信號采集與執行層面，芯片內置12位ADC模塊（轉換速率1MSPS），支持16通道同步采樣（含溫度傳感器通道），實時捕獲室內溫差、冷凝器溫壓、母線電流及相電流等多維度信號；事件管理器EM1提供8路PWM輸出（其中6路互補模式適配電機驅動），結合通道排序器精準配置采樣與中斷觸發時序，構建“信號采集-算法運算-驅動輸出”閉環控制鏈路，確保壓縮機頻率和風機轉速調節延遲≤10ms。
硬件集成方面，芯片集成1個運算放大器（OP）和3個可編程增益放大器（PGA），可直接放大母線電流與相電流信號，無需外置電路；3個電壓比較器支持反電動勢（BEMF）檢測，搭配單電阻無感FOC算法可省去霍爾傳感器，從而降低硬件成本、減少接線節點，并增強系統抗干擾性。
方案特性：面向復雜場景的技術優化

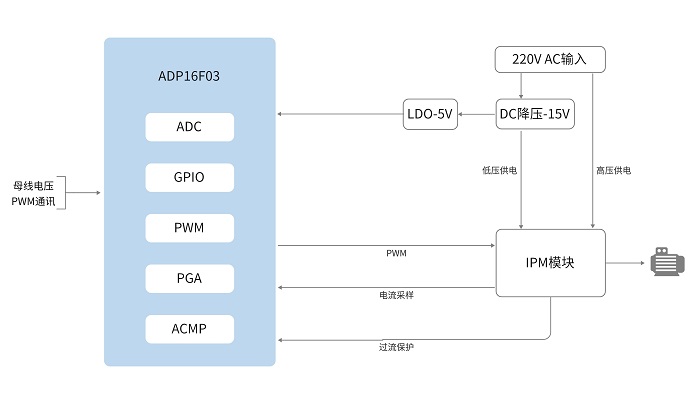

▲方案框圖
動態調節精度：采用自研轉數追蹤算法與預定位切閉環啟動技術，外風機在 0-1500rpm 轉速范圍內的調節誤差≤±5rpm，順逆風工況下啟動成功率達 100%，解決了強風干擾下的轉速波動問題；壓縮機頻率調節支持 0.5Hz 步進，配合室內溫差反饋可實現 ±0.3℃的控溫精度。
保護機制：通過 2 個可配置電壓比較器與 DAC 組成上下限保護電路，結合 3 組獨立數字延時濾波單元，實現過壓（≥264V）、欠壓（≤180V）、過流（≥8A）、缺相、堵轉等多維度保護，響應時間≤50μs，避免異常工況下的器件損壞。
環境適應性：芯片具備 2000V ESD 防護（HBM 標準）與 MSL3 濕敏等級，在 - 40℃~125℃環境溫度范圍內可穩定工作；支持LQFP48/LQFP32/VQFN48/VQFN32多種封裝形式，適配不同尺寸的室外機 PCB 布局需求，滿足150W以內PMSM電機的驅動場景。
技術支持
進芯電子可為客戶提供以上方案原理圖、PCB參考板圖、源代碼、以及方案所對應的軟硬件開發技術支持，需進一步了解方案詳情，歡迎致電0731-88731027。
